Приоритет в изобретении интегральных схем, ставших элементной базой ЭВМ третьего поколения, принадлежит американским ученым Д.Килби и Р.Нойсу, сделавшим это открытие независимо друг от друга. Массовый выпуск интегральных схем начался в 1962 году. Уже в 1964 году было объявлено о планах выпуска дешевого (!) настольного калькулятора, в котором вместо 21 тысячи дискретных элементов (как в обычных калькуляторах) предполагалось использовать 29 интегральных схем. Упоминавшийся выше ЭНИАК в 1971 году мог бы быть собран на пластине в полтора квадратных сантиметра. Началось перевоплощение электроники в микроэлектронику.  Несмотря на успехи интегральной техники и появление мини-ЭВМ, в 60-х годах продолжали доминировать большие машины. Таким образом, третье поколение компьютеров, зарождаясь внутри второго, постепенно вырастало из него. Первая массовая серия машин на интегральных элементах стала выпускаться в 1964 году фирмой IBM. Эта серия, известная под названием IBM-360, оказала значительное влияние на развитие вычислительной техники второй половины 60-х годов. Она объединила целое семейство ЭВМ с широким диапазоном производительности, причем совместимых друг с другом. Последнее означало, что машины стало возможно связывать в комплексы, а также без всяких переделок переносить программы, написанные для одной ЭВМ, на любую другую из этой серии. Таким образом, впервые было выявлено коммерчески выгодное требование стандартизации аппаратного и программного обеспечения ЭВМ. В СССР первой серийной ЭВМ на интегральных схемах была машина "Наири-3" , появившаяся в 1970 году. Со второй половины 60-х годов Советский Союз совместно со странами СЭВ приступил к разработке семейства универсальных машин, аналогичного системе ibm-360. В 1972 году началось серийное производство стартовой, наименее мощной модели Единой системы - ЭВМ ЕС-1010, а еще через год - пяти других моделей. Их быстродействие находилась в пределах от десяти тысяч (ЕС-1010) до двух миллионов (ЕС-1060) операций в секунду. В рамках третьего поколения в США была построена уникальная машина ИЛЛИАК-4, в составе которой в первоначальном варианте планировалось использовать 256 устройств обработки данных, выполненных на монолитных интегральных схемах. Позднее проект был изменен, из-за довольно высокой стоимости (более 16 миллионов долларов). Число процессоров пришлось сократить до 64, а также перейти к интегральным схемам с малой степенью интеграции. Сокращенный вариант проекта был завершен в 1972 году, номинальное быстродействие ИЛЛИАК-4 составило 200 миллионов операций в секунду. Почти год этот компьютер был рекордсменом в скорости вычислений. Именно в период развития третьего поколения возникла чрезвычайно мощная индустрия вычислительной техники, которая начала выпускать в больших количествах ЭВМ для массового коммерческого применения. Компьютеры все чаще стали включаться в информационные системы или системы управления производствами. Они выступили в качестве очевидного рычага современной промышленной революции.

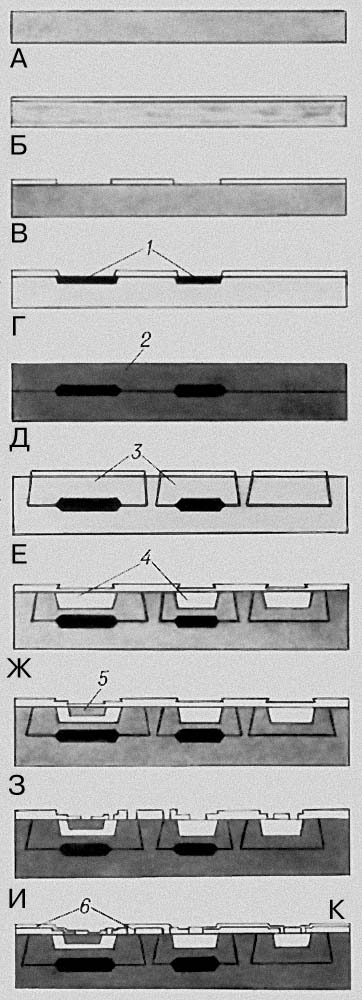

Последовательность основных технологических операций одного из способов изготовления полупроводниковых ИС: А — подготовка (шлифовка, полировка) пластины кремния с проводимостью n-типа; Б — окисление кремния в атмосфере сухого кислорода; В — фотолитография (фотогравировка слоя окисла кремния, вскрытие «окон» в нём); Г — диффузия сурьмы или мышьяка через «окна» в окисле для получения высокопроводящей области «скрытого» слоя кремния n-типа (1) под коллектором будущего транзистора и базой диода; Д — эпитаксиальное наращивание кремния — нанесение слоя кремния n-типа (2): Е — изолирующая диффузия для получения взаимной электрической изоляции будущих элементов интегральной схемы (ей предшествует окисление эпитаксиального слоя и селективное удаление окисной плёнки с помощью фотолитографии) — диффузия бора, в результате которой эпитаксиальный слой разделяется на отдельные островки кремния n-типа (3), окруженные кремнием р-типа; Ж, З — формирование элементов интегральной схемы в изолированных областях кремния последовательным проведением ещё двух диффузий примесей через вскрываемые с помощью фотолитографии «окна» в дополнительно нанесённой окисной плёнке кремния [вторая диффузия — диффузия бора — производится для создания базовых областей (4) транзисторов, p-n-переходов и областей резисторов, при третьей диффузии — диффузии фосфора — формируются эмиттерные области транзисторов (5)]; И — вскрытие «окон» в окисле кремния под контакты с областями коллектора, эмиттера и базы транзисторов, р- и n- областями диодов и с резисторами; К — создание внутрисхемных соединений посредством вакуумного напыления на поверхность пластины плёнки алюминия, которая затем селективно травится с помощью фотолитографии; сохранённые участки алюминия (6) образуют электроды элементов, соединительные дорожки и контактные площадки для подсоединения структуры интегральной схемы к выводам корпуса.
